HN800 - PIP, PBP 설정방법 / PIP, PBP setup

[ PIP SETUP ]


1. PIP Setup

    1) Picture Mode > PIP/PBP에서 One Window을 선택해 주세요.

    ① Picture Mode 선택
    ② PIP/PBP 선택
    ③ One Window 선택

2. PIP Position

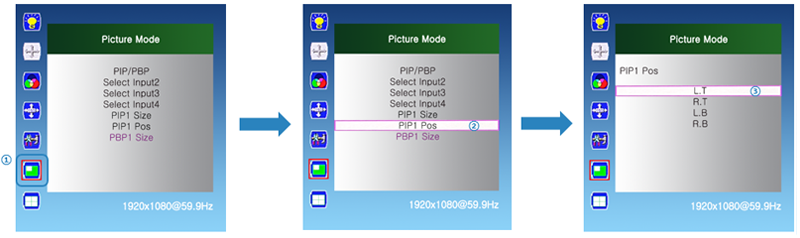

    1) Picture Mode에서 PIP1 Pos 를 설정해 주세요.

    ① Picture Mode 선택
    ② PIP1 Pos 선택
    ③ 아래 메뉴에서 위치 설정

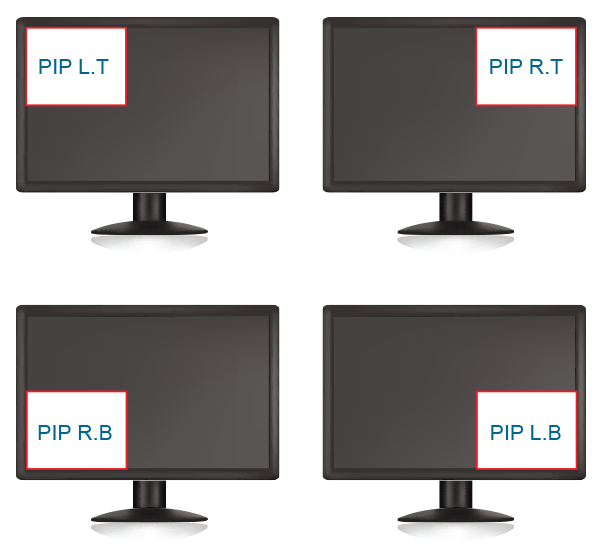

    2) 아래 그림 참고해서 원하는 위치를 선택해 주세요.[본 영상의 해상도(크기)는 1920x1080이고 부가 영상의 해상도(크기) 1024X768입니다.]

3. PIP Size

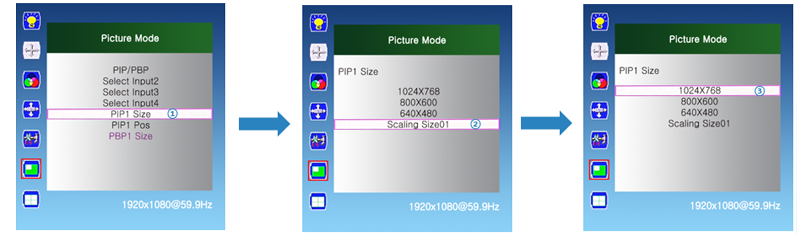

    1) Picture Mode에서 PIP1 SIZE로 설정해 주세요.

    ① Picture Mode에서 PIP1 Size 선택
    ② Scaling Size 01~63 중에 크기 선택
    ③ 또는 3가지 해상도 중 선택

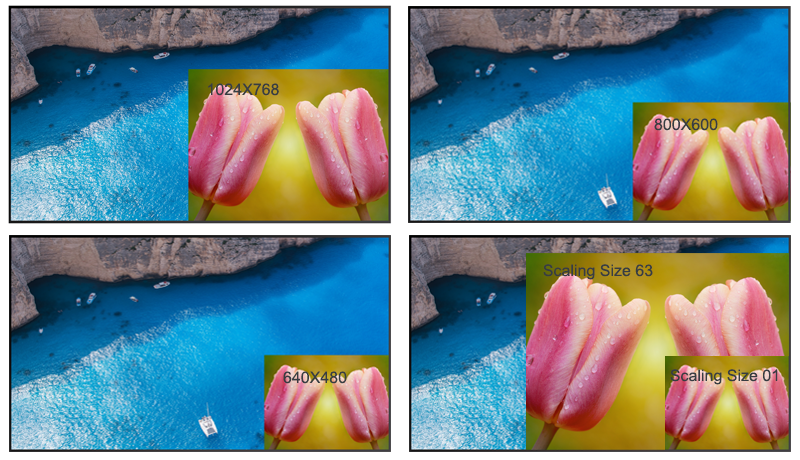

    2) 아래 그림 참고해서 원하는 크기(해상도)를 선택해 주세요.[단, 부가 영상의 위치(Position)는 R.B(Right / Bottom)으로 설정된 경우]
