Q.  터치스크린패널(Touch Screen Panel, TSP) 종류와 원리



A.



터치스크린패널은 크게 터치스크린패널 위치에 따라 외장형과 내장형으로 나뉘고 터치 센서의 작동원리에 따라 정전용량 방식과 저항식 방식으로 나뉩니다.



 외장형 구조

 내장형 구조

 TSP(터치스크린패널)
Polarizer(편광판)
Glass(유리)
Cell(패널)
Glass(유리)

 Polarizer
Glass + TSP(Glass) - OLED적용
Cell(Cell + TSP - TFT LCD적용)
Glass

 패널 두께가 두껍다

 패널 두께가 얇다

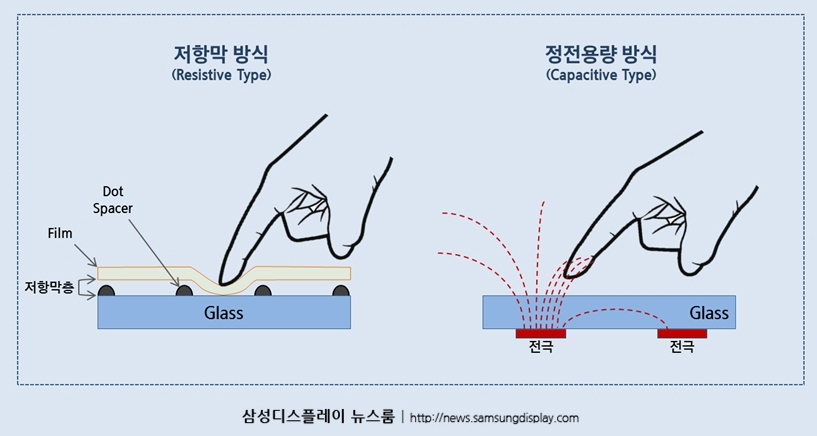

구분

저항막 방식

 정전용량 방식

 작동 원리

 터치 스크린 패널 2장의 필름이 외부의 압력에 의해 접촉이 되어 인식



정전용량 변화에 의해 터치 유무 인식

인식률

인식률이 낮다

 인식률이 높다

패널 두께

두껍다

얇다



*정전용량이란?
두 도체 또는 적극간의 전기장에 의해 전하를 저장할 수 있는 용량으로 전기가 통하는 2개의 물체 사이에는 전기장이라는 공간이 생기는데, 이 공간에 마치 배터리처럼 전기를 저장해 둘 수 있고, 저장할 수 있는 양을 정전용량이라고 합니다.


[참고] 삼성디스플레이 뉴스룸
