제품 상세보기 / Product Features

입/출력 LVDS 포맷 변경 기능
Ability to change input / output LVDS format

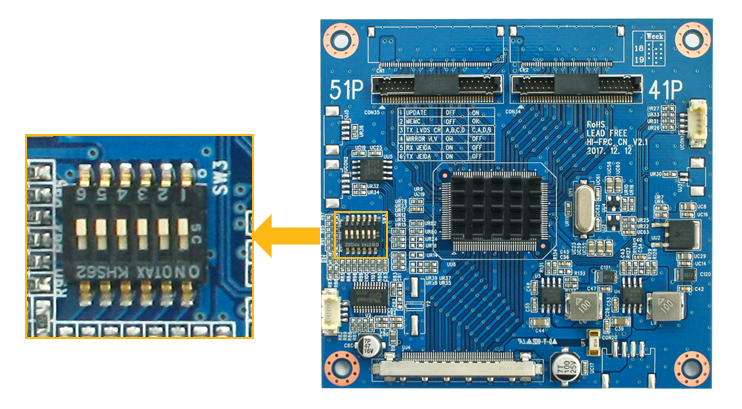

    Pin NO. Symbol Description
    1 UPDATE

    ON : Main IC UPDATE 시 사용 관리자 모드 핀

    ON : Used when Main IC UPDATE Admin mode pin

    2 MEMC

    화면 모션 기능 ON/OFF 시 사용

    Used to turn ON / OFF the screen motion function

    3 TX LVDS CH

    OFF : A,B,C,D (신형 삼성, LG PANEL 사용)
    ON : C,A,D,B (구형 삼성 PANEL 사용)

    OFF: A, B, C, D (New Samsung Product and LG PANEL)
    ON: C, A, D, B (using old SAMSUNG PANEL)

    4 MIRROR

    ON : 화면 180도 회전

    ON: Rotate the screen 180 degrees

    5 RX JEIDA

    ON : LVDS FORMAT 삼성 JEIDA 입력
    OFF : LVDS FORMAT 삼성 외 TI 입력

    ON: LVDS FORMAT Samsung JEIDA input
    OFF: LVDS FORMAT Samsung TI input

    6 TX JEIDA

    ON : LVDS FORMAT 삼성 JEIDA 출력
    OFF : LVDS FORMAT 삼성 외 TI 출력

    ON: LVDS FORMAT Samsung JEIDA output
    OFF: LVDS FORMAT Samsung TI output
